NAB2019之ZAXCOM新品
ZAXCOM在NAB2019一口气发布三款新产品，相对前两天SD略让人失望的天蝎座，可谓惊喜连连。
之前一直想好好聊一些同期录音设备的一个趋势，整合。这一次我看到的三款产品都可以用这个概念来说说。
ZAXCOM最初将无线发射机和录音机以及时码整合在一起——TRX系列，后来又将IFB发射和录音机整合到一起——NOMAD，以及将U段发射机和录音机整合——ZAXMAX，这次的NOVA将无线接收模块也整合到录音机中。

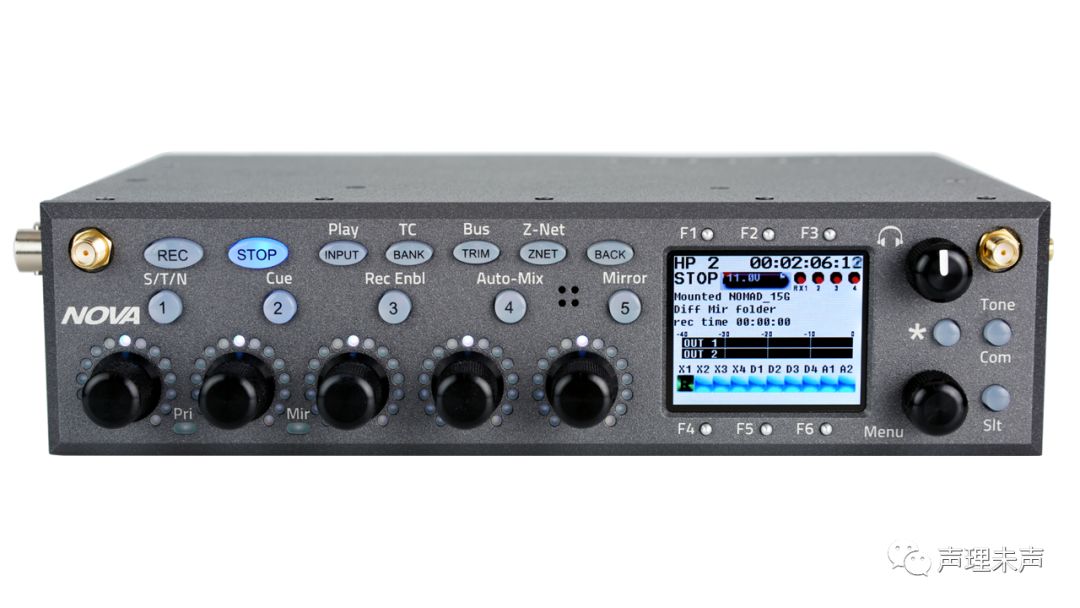

外观采用了最新产品DEVA24的设计风格，但是旋钮外设计了LED，可以显示增益，以及输入电平，非常直观方便。按钮分布看起来也很方便，非触屏，但屏幕上下共有6个功能键，选取菜单应该会比较容易。

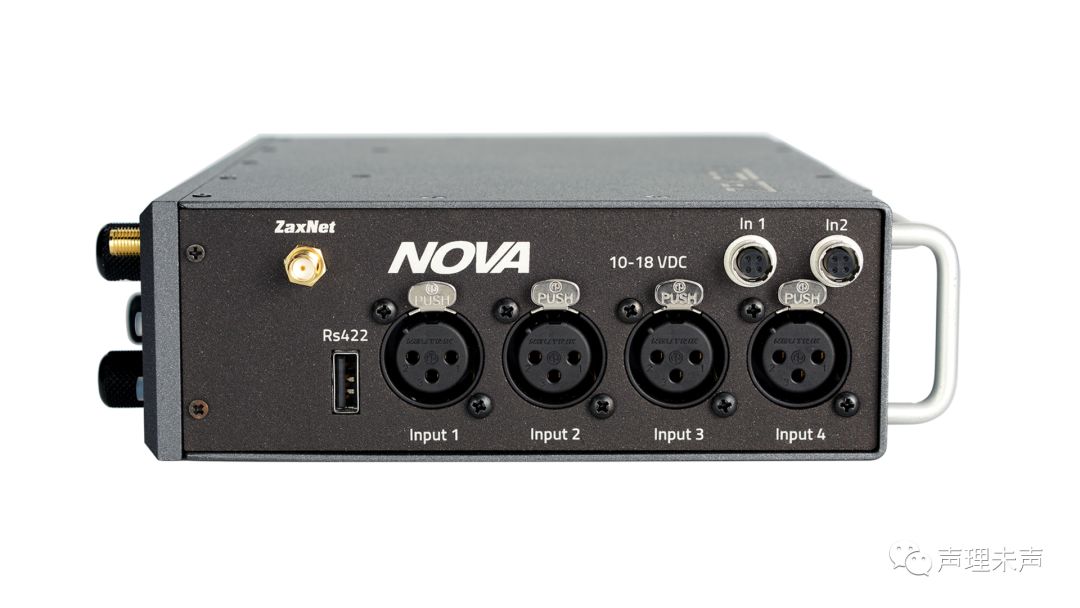

双电源输入，冗余设计保证供电，四个标准的卡农接口，内含高达140dB动态的NeverClip话放，内置ZaxNet模块已是标配，详见聊一聊Z网——ZaxNet，方便和无线发射机直接沟通。

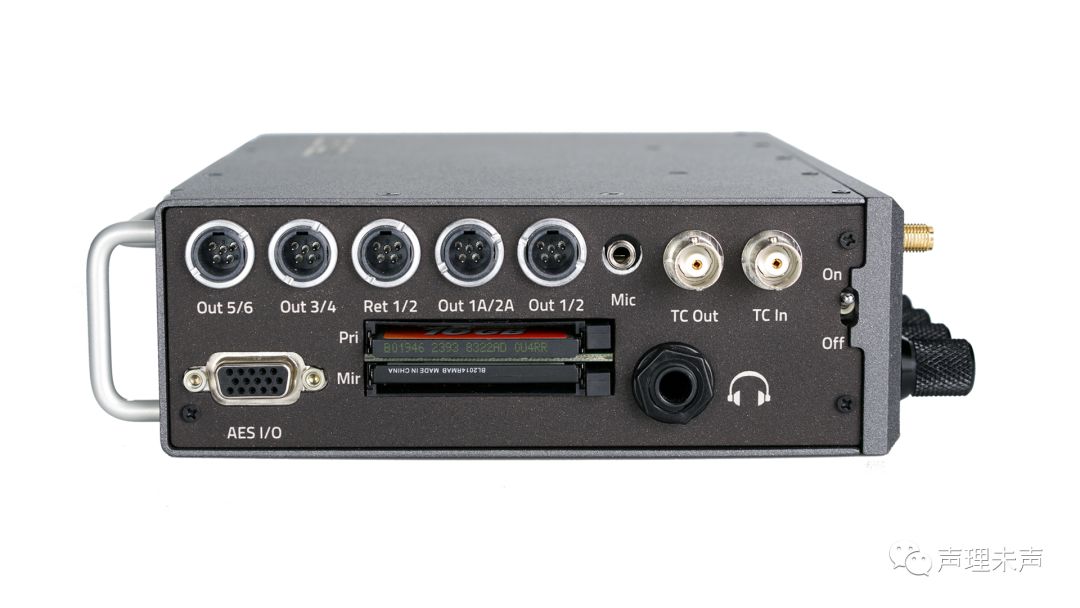

AES接口可以为两只AES42话筒供电，输出接口也很丰富，双CF接口，使用目前最为可靠的MARF格式记录，详见MARF 今年20岁了。

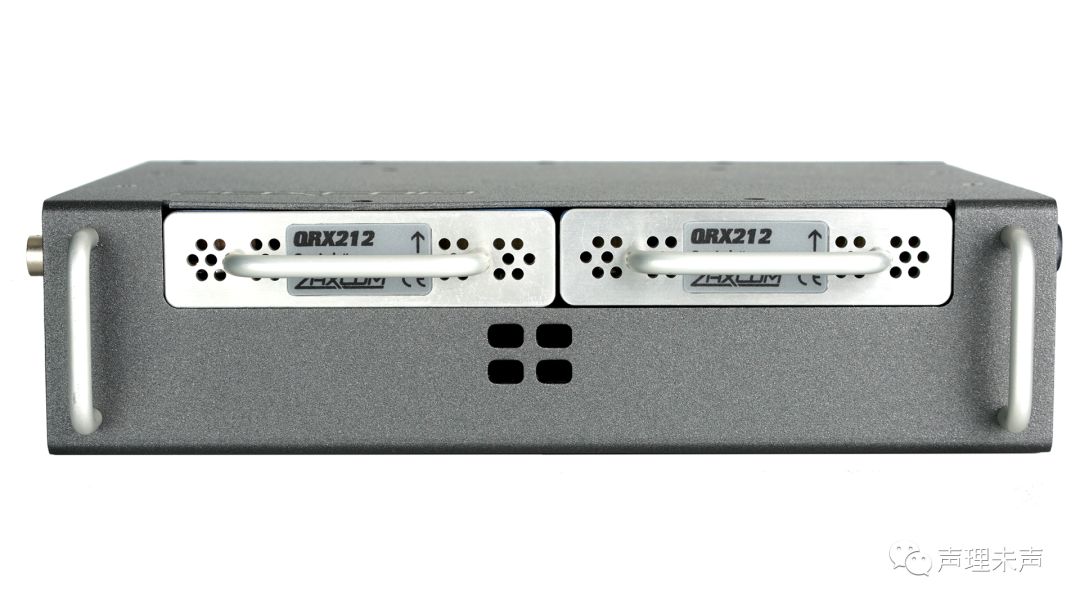

极有创意的将QRX212无线接收模块整合在录音机內，直接通讯互动，无需任何连线。
以下内容为官方资料翻译：

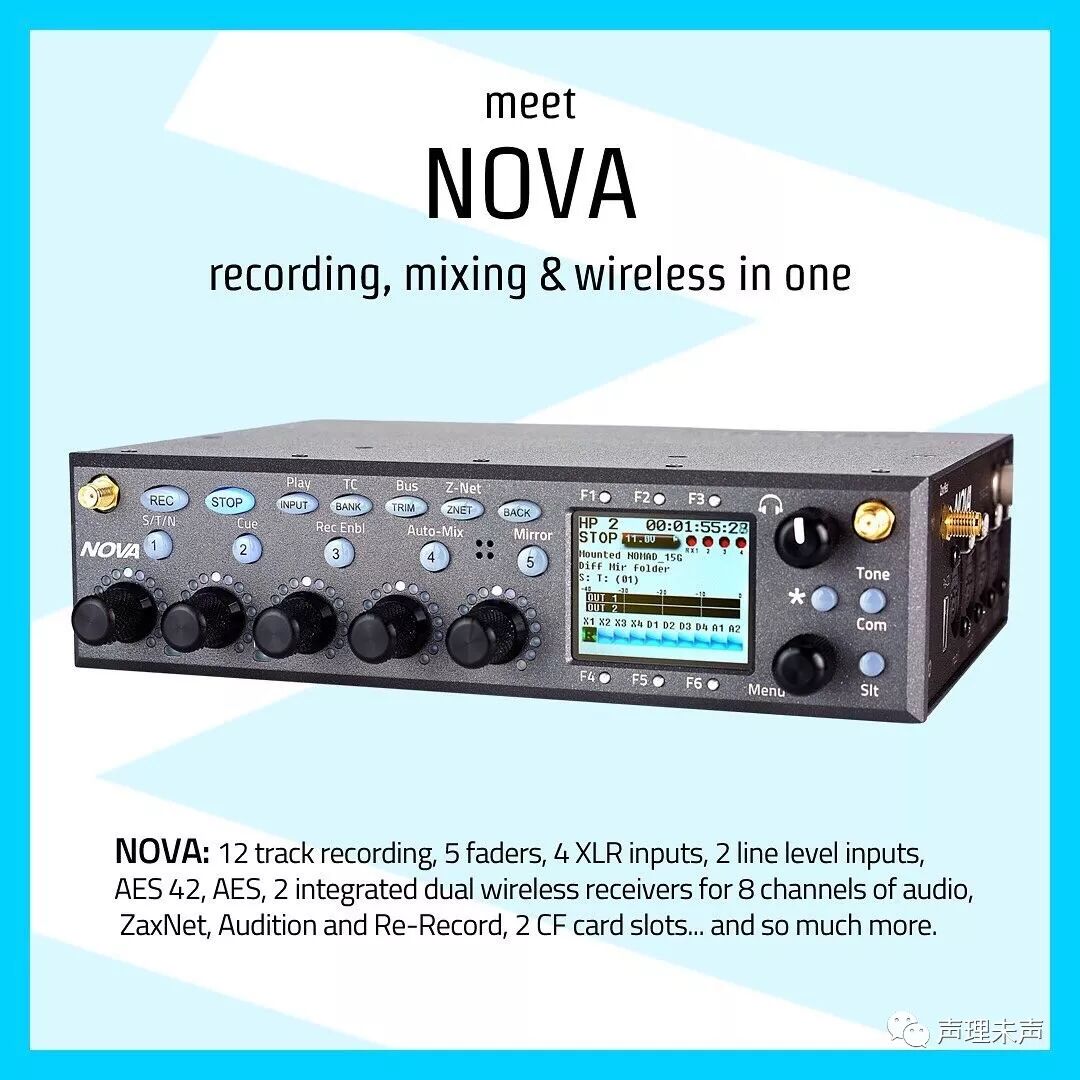

Nova最多可以记录12轨音频，使用两张CF记录。
有四个话筒/线路NeverClip输入，两个线路输入，四个外部AES输入和6个模拟/AES输出母线。AES输入还可以为两个AES42话筒供电。带有采样率转换的AES输入，还可以直接连接外部的无线接收机。4个NeverClip话放拥有140dB的动态范围，完全用不着使用伤害声音品质的限制器。
Nova同样装备了ZaxNet系统，可以调整无线发射机的频率，增益，以及发射信号，无需靠近演员。
Nova可以轻松的安装两只QRX212接收模块，包括馈线在内的所有连接完全不需要连线。作为在RX-12和RX-12R中使用的接收模块，每一只QRX212最多可接收两只发射机的信号，如果每只发射机传输的是立体声，那么最多可以接收8路音频信号。
由于QRX212完全整合在Nova中，当频率改变时，接收机和发射机同时改变。当启动频率扫描时，所有所有发射机都会自动进入无信号状态，以确保扫描结果的精确，扫描完成后，所有发射和接收都可以立刻进入干净的频点，而这一切，仅需一个按键即可完成。
完全整合无线系统使得Nova成为独特并强大的系统。录音机的轨道名称可以自动发送至无线发射机的内置录音机上，便于后期识别。作为备用方案，发射机的名称还可以对录音机的独立轨道自动重命名。Nova的走带控制，可以自动控制发射机上的录音机，确保发射机和录音机的文件一致。每只发射机的时码无需连线，即可自动同步。
Nova内置Zaxcom的35MHz可调前端滤波器，可以滤除不必要的干扰如U段对讲之类，同时射频分配系统也有互调过载的保护。
Nova的图形用户界面简单直观，所有按键旋钮都优化设计，以避免由于前面板过度拥挤导致不必要的误操作。LCD配有6个按钮，确保菜单操作在恶劣的天气环境下都能进行。
5个高精度连续编码的旋钮推子通过led显示推子位置，同时还可以显示输入音频的电平。可以自定义分配到四套预设，推子控制，口子控制，ZaxNet发射机口子控制都可以一键速达。
Nova使用Zaxcom可靠的MARF录音系统，确保音频不会损坏。IFB音频是无线传输，并且是加密。此外，Nova使用两个电源输入确保冗余操作。外部供电并非必要，因为使用Nova时不需要外部设备。
Nova可以通过外部的数字和模拟输入和任何无线系统配合使用。预计2019年夏天上市，售价$4,995。

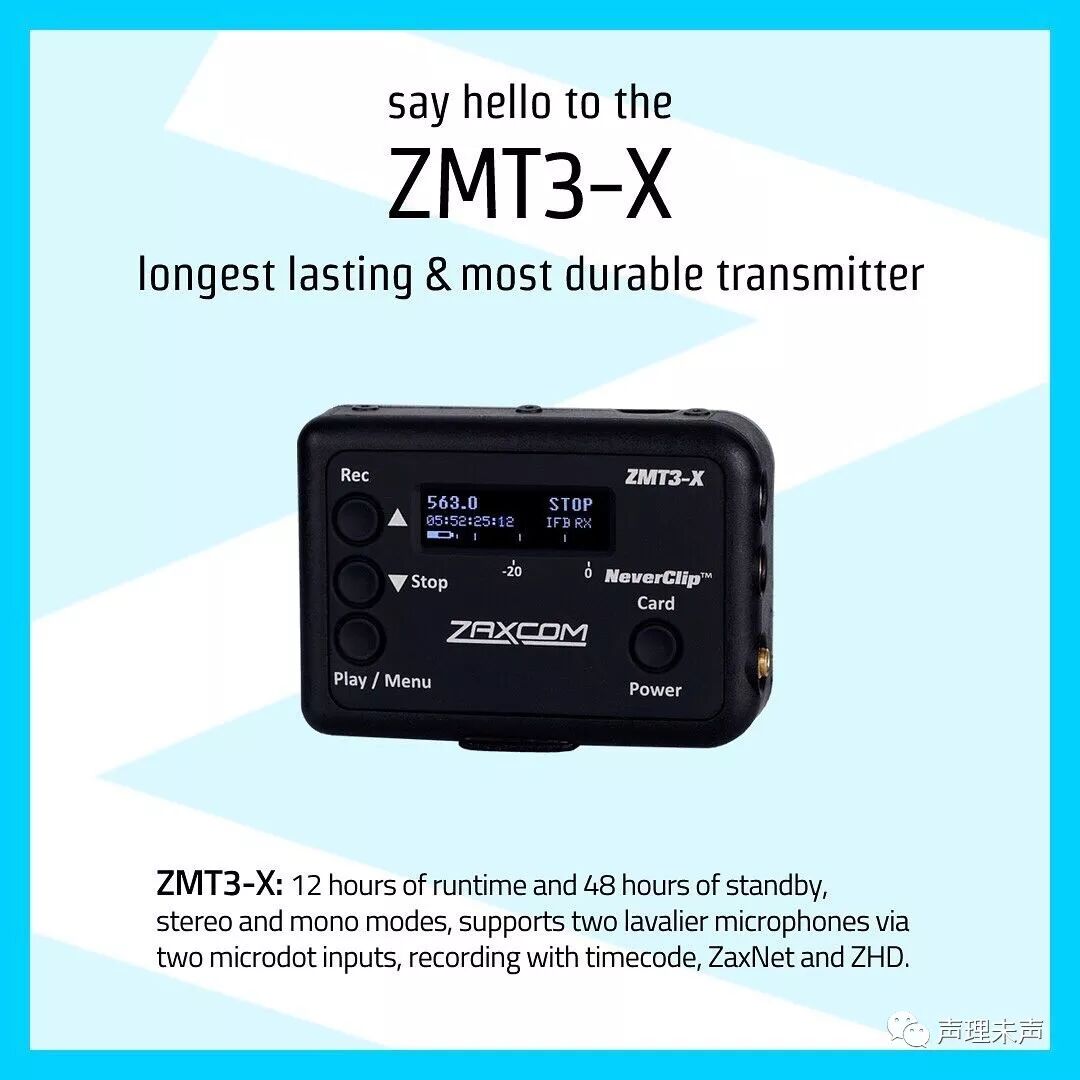

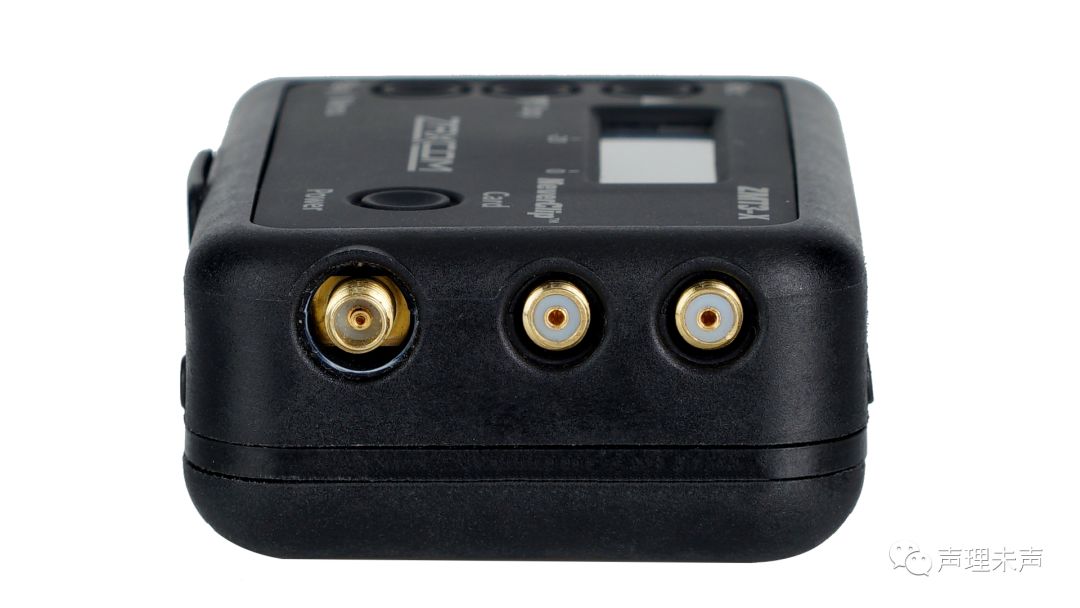

ZMT3-X在厚度方面比ZMT3多了9mm，换来的是长达12小时的工作时间，我觉得还算不错。而且采用两个microdot接口，直接连接DPA话筒头，无需任何适配插头。之前，设计师兼老板Glen Sanders已钦定DPA6060为最适合ZAXCOM无线的话筒头。
以下为官方资料翻译：
ZMT3-X可以通过两个microdot接口支持两只领夹话筒，配备Zaxcom专利的内置录音机，无论是否发射信号，都能记录声音到microSD卡。
无线传输的安全问题已经愈发重要，声音如果被第三方获取，会是个严重的问题。这也是Zaxcom使用加密系统确保音频安全的原因。
外壳使用强悍的尼龙聚合物与橡胶材料，通过可充电的Motorola BT100电池供电。尺寸66X46X23，重量125g（含电池）。
现货发售，价格$1,995

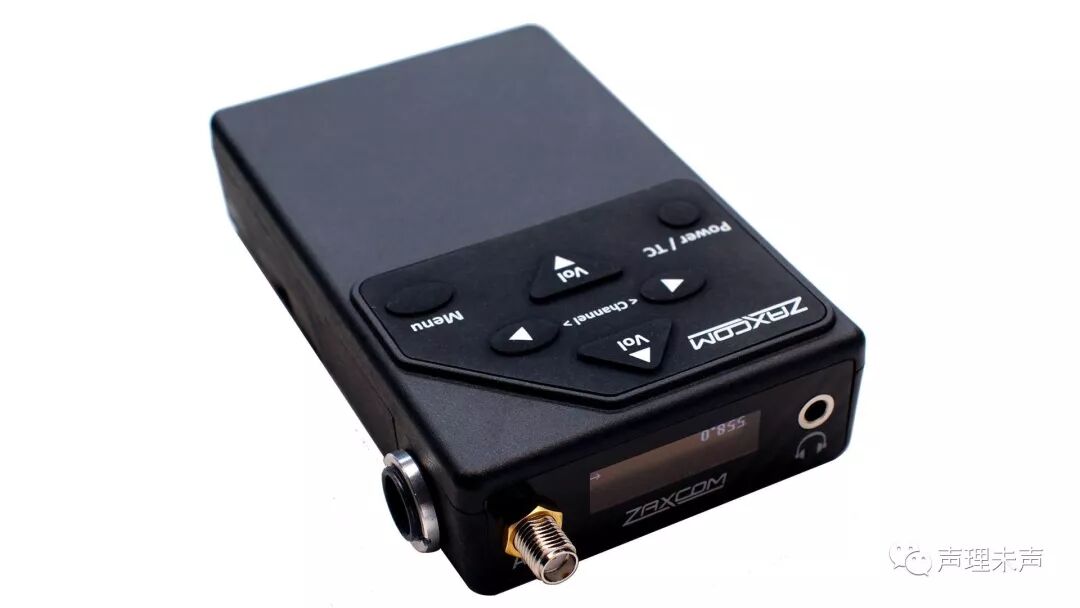

URX100的U应该是Universal的意思，它可以接收所有ZAXCOM无线信号，包括U段和2.4GHz的ZaxNet。我觉得话筒员会非常喜欢这款产品，因为它可以用来随时选听不同的发射机，确保无线话筒的品质，同时整合了对讲机接口，确保外部通讯，不需要再戴两套耳机。
另外该设备还可以作为摄像机的camera link使用，适用范围非常广泛。
以下为官方资料翻译：
URX100坚固耐用，可以监听所有Zaxcom的无线信号。作为U段集分式接收机，装有Zaxcom的可调前段滤波器以减少干扰，增加距离，双天线（一只内置）确保信号稳定，同时音频采用加密方式传输，最远距离可达500英尺（152米）。
URX100是一种廉价的同时传输摄影机音频/时间码的解决方案。两种模式可选，立体声音频输出，或单声道带SMPTE时间码（sub frame精度）。通过3.5mm耳机插头输出立体声或平衡单声道信号，通过TA5插头输出非平衡单声道和SMPTE时码。

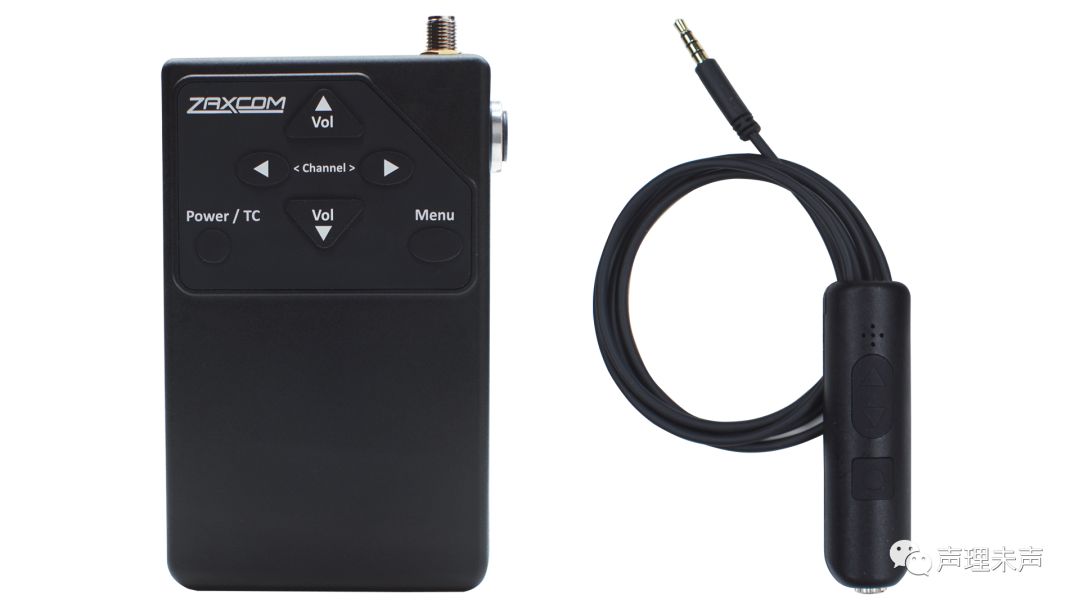

使用可选配件URXL1系索，连接对讲机接口
URX100可以连接对讲机的耳机/话筒接口。您可以将对讲的音频分配只左，中，右，也可选择与URX100的接收音频混合。这样就可以用一副耳机同时监听对讲和接收机的声音。URX100与市售大部分对讲兼容。
作为IFB接收机，你可以选听单声道或立体声音频，并可以通过OLED显示了解时间码状态。可以设置最多6帧的延迟，以确保和视频回放的同步。使用URXL1系索，您可以同时收听到IFB音 频和对讲机，还可以使用可调节音量的系索内置话筒直接回复。
URX100还可以监听立体声信号，或将音频分配至左右，或混合为单声道，话筒员可以同时选择监听IFB和内部通信，并再将对讲机的信号混合。
目前正在开发一个遥控界面，可以允许同时为任意数量的URX100编程。预设频率，操作参数可以通过此界面即刻实现。
URX100重量仅为127克，使用3节五号电池供电。
现货发售，价格$895
最后是广告时间：ZAX坑目前还没有填满，欢迎大家继续来填！
聊一聊Z网——ZaxNet
毫不夸张地说，ZaxNet就是Zaxcom系统的灵魂。
Zaxcom是第一个也是唯一一个将时码录音机和无线发射机整合在一起的厂家。而将发射机和主录音机以及控台联系在一起的，正是ZaxNet。
有很多朋友都听说过ZaxNet，但有些细节可能还不太清楚，希望能通过本文让大家有更清晰的了解。
先看一下ZaxNet基本属性：
工作频率在2.4GHz
从2.403GHz至2.475GHz共有73个频点可选
单向传输
和WiFi网络不同，Zaxnet虽然工作在2.4GHz频段，却是单向传输的
大部分Zaxcom的设备都带有IFB模块，并且都可以设置为发射或是接收
IFB模块就是ZaxNet的网络通行证
每一个频点上只能有一个发射，但允许并且通常都有多个接收
可以根据需要在多个频点上设置多个发射，负责不同功能
ZaxNet可以同时传输
IFB音频
时间码信息，元数据信息
无线话筒的控制信息，如频点、增益、内置录音机的走带控制
ZaxNet设备：
发射机：
共同特征是有连接外置天线的SMA接口
单体
IFB100，IFB200，Camera Link
U段接收机内置
QRX235，QRX100
录音机内置
Nomad，Deva24
接收机：
共同特征是天线内置
单体
ERX1/2/3TCD
U段发射机内置
全系列的Zaxcom数字无线发射机

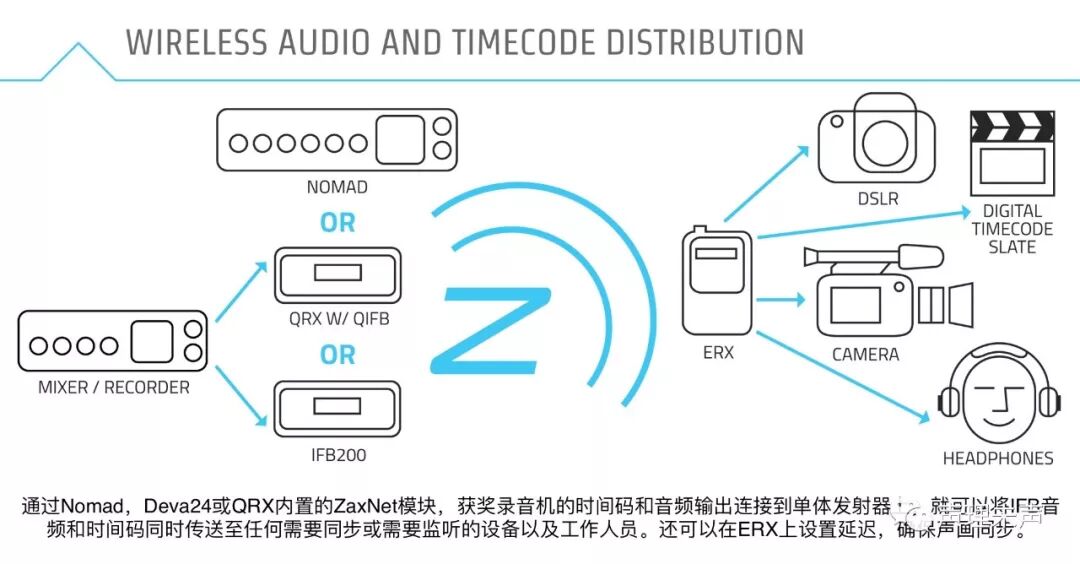

ZaxNet的应用：

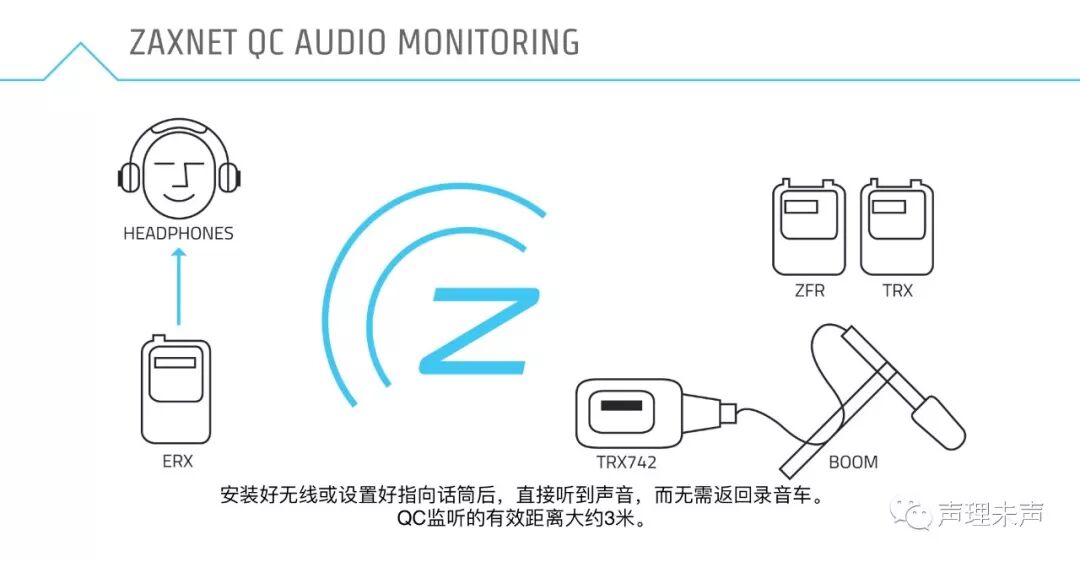

高品质的无线监听
一体化的摄影机音频时码盒
ERX-TCD内置的时码发生器即使在失去ZaxNet信号的情况下也可以维持高精度的时间码长达6小时

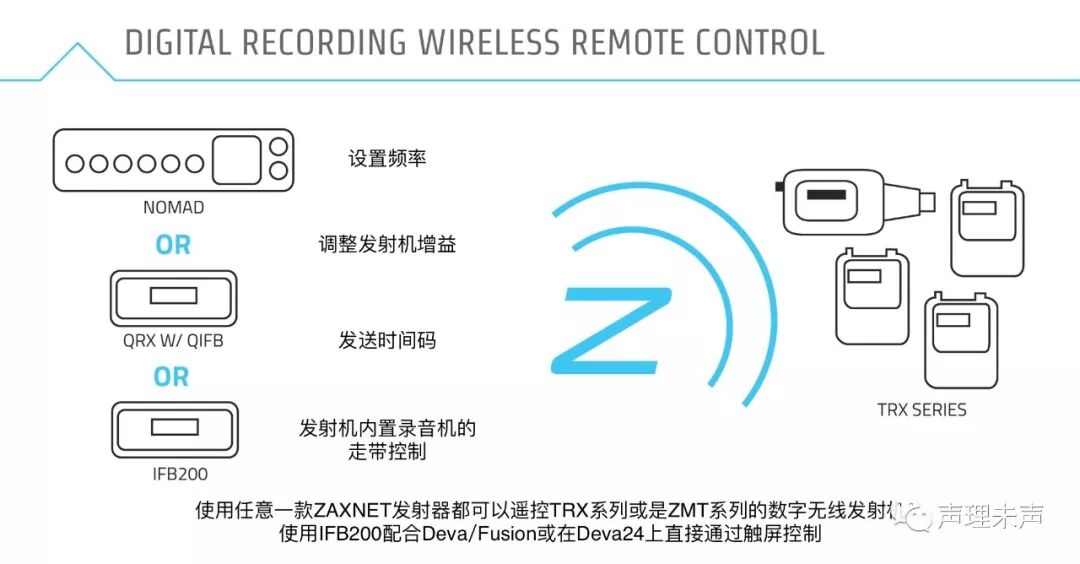

无线话筒频点、增益的实时控制
通过时间码找回发射机内置录音机的声音素材
可以在现场通过录音机的Audition Rercord功能或后期通过Zaxconvert软件实现

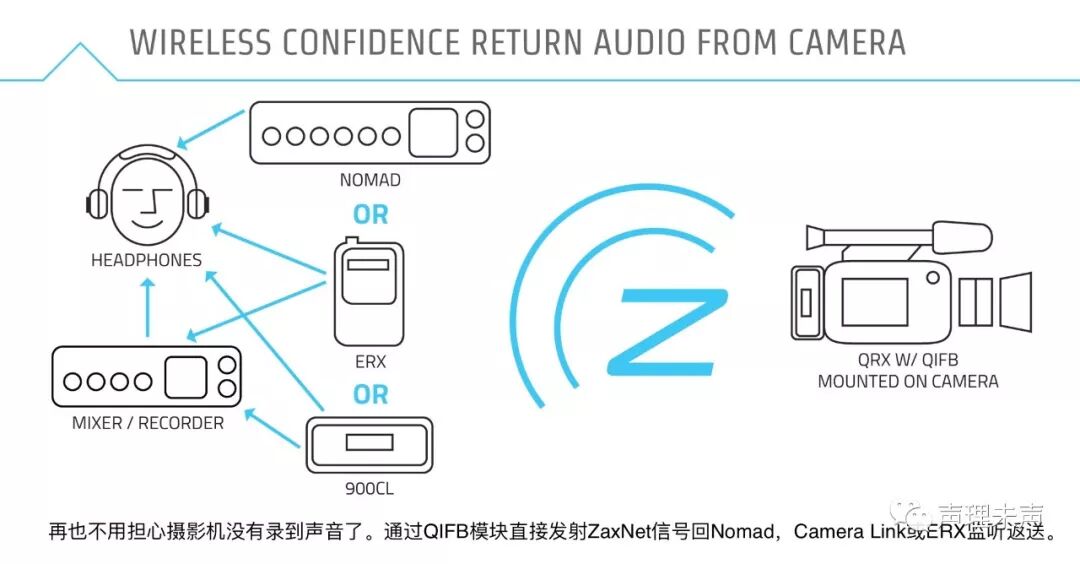

实时监听摄影机端的声音记录情况（适用于主要使用摄影机记录声音的电视节目）
发射机直接作为录音机使用，并可以监听录音状况
Z家手雷怎么选？

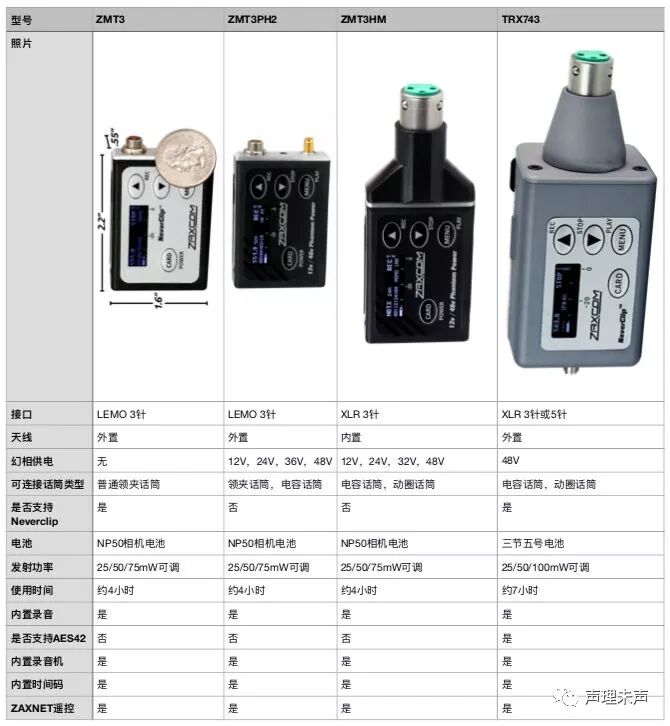

经常有人会向我了解Z家手雷，之前的选择比较单一，就是TRX743/742，使用三节五号电池，体积相对较大。后来推出了ZMT系列，使用富士NP-50电池（Lectrosonics的SSM同样采用此款电池，但请松下OEM，安全性、续航力和价格都比较高），其中的ZMT3-HM和ZMT3-Phantom都支持幻相供电，而在用户的要求下，Zaxcom又推出了ZMT3-PH2，既能给电容话筒幻相供电，又可以连接领夹话筒作为腰包发射机来使用，各款话筒之间各有什么异同，我制作了一个表格，方便比较。
照片我尽量展示实际的尺寸关系。
由照片可以看到，由于采用NP-50电池，ZMT3系列的发射机都非常纤薄，因此大部分都采用Lemo3针插座，和Z家的所有发射以及Sennheiser，Wisycom的同级别发射机兼容。

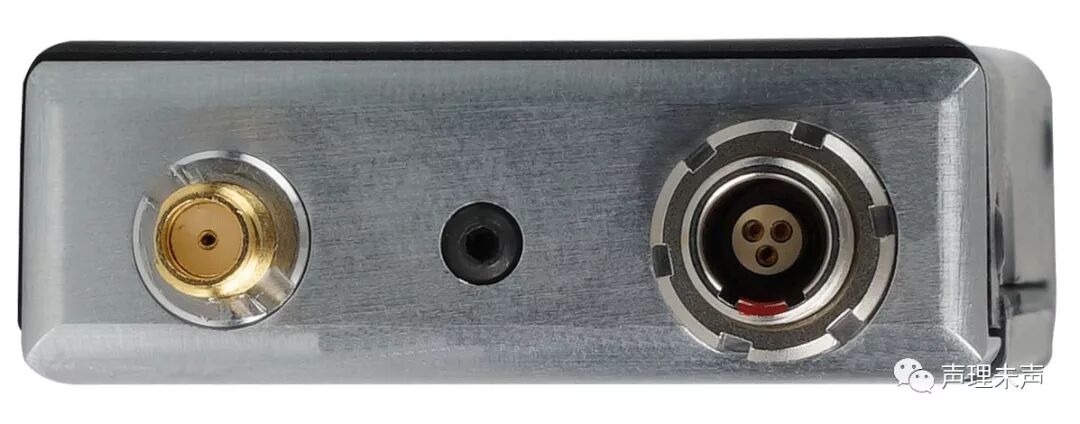

ZMT3/ZMT3-PH2 左侧为SSMA天线插座，右侧为LEMO 00B 3针插座如手机浏览，本照片基本为实际尺寸
ZMT3-HM虽然有XLR插座，但没有外置天线，厂家建议仅用于手持话筒。
ZMT3 PH2最大的优势是体积非常小，而且能作为极小巧的腰包发射机轻松隐藏，但另一方面由于体积限制，ZMT3-PH2取消了Neverclip，动态范围有所损失，纯腰包发射机ZMT3则是有Neverclip的。

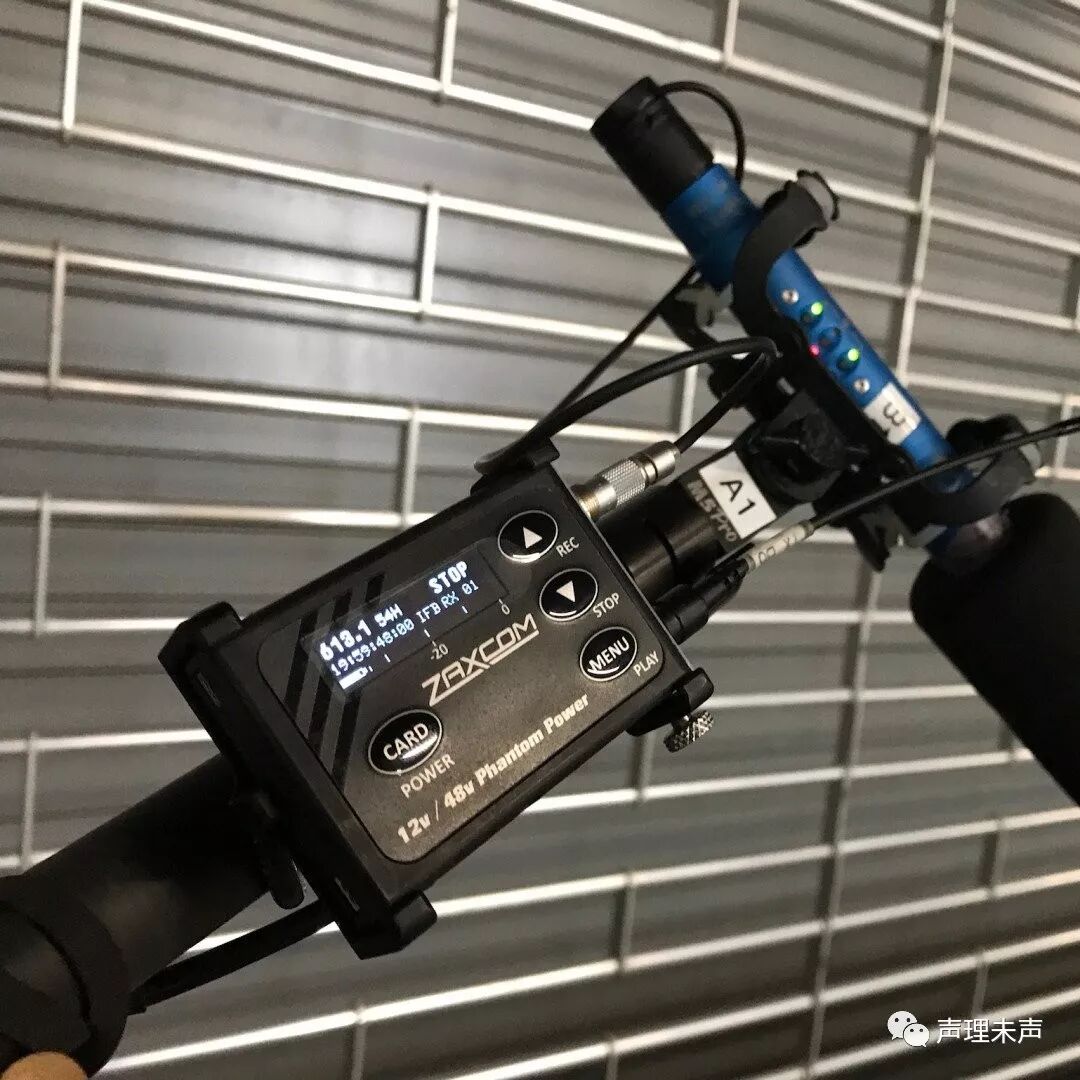

另外值得一提的是ZMT3 PH2可以设置幻相供电的电压，据介绍，DPA的话筒可以使用36V的供电，一定程度上可以节省功耗。

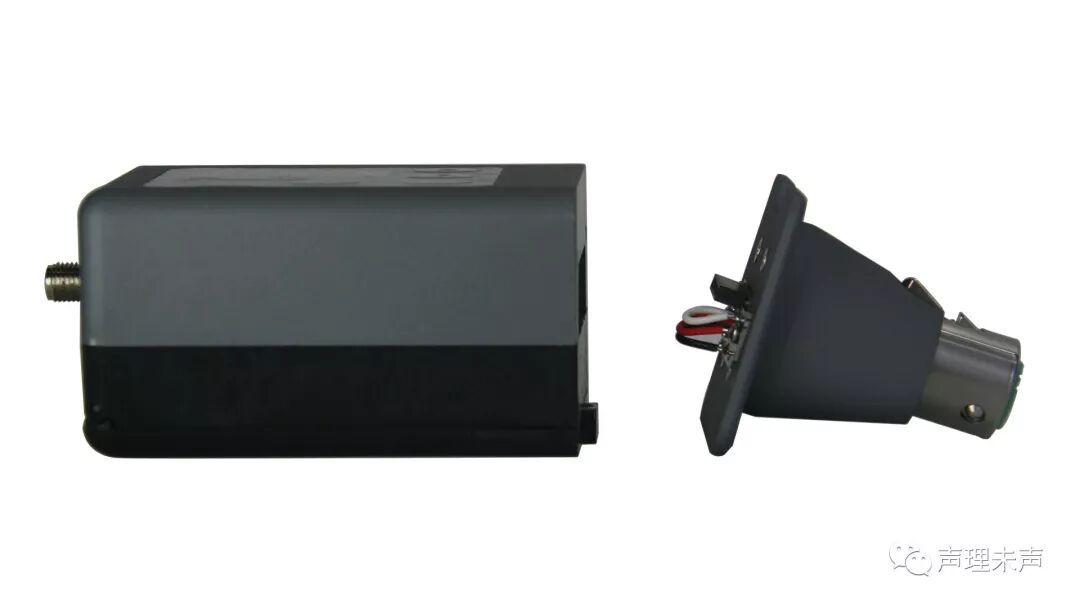

ZMT3-PH2连接电容话筒需要LEMO3至XLR3的转接线
而TRX743的优势除了带有Neverclip外，还可以选配5针卡农插座，连接立体声话筒，或是用3针插座为数字话筒（如Schoeps CMIT-2U等）提供AES42的数字供电。
由于是纯数字信号传输，Z家无线系统可以在一个频点传输两路音频信号，效率明显高于模拟信号传输。这也意味着可以使用一只TRX743就可以记录和传输一对立体声话筒的音频信号。
另外，Z家无线专有的内置数字录音，时码发生器，以及Zaxnet遥控都是标配，具体在此：聊一聊Z网——ZaxNet
总结一下，想要音质最佳或需要连接立体声话筒，恐怕还是得用TRX743，毕竟保留了Neverclip；而如果音质要求没那么苛刻（毕竟即使没有Neverclip，110dB的动态范围也已经秒大部分模拟无线了），更追求灵活配置，尤其经常遇到话筒难藏，或是演员服装限制之类难题的话，ZMT3 PH2则是必备神器了。
MARF 今年20岁了
如果说ZaxNet是Zaxcom的灵魂，MARF文件系统可以说是Zaxcom硬件躯壳中强大而稳定的心脏。
刚接触到Zaxcom设备的朋友，很多都会被一堆后缀名是zax的文件弄晕，wav文件们都去哪了？我记录的场镜号怎么也没有显示？明明没录多少素材，为什么卡已经满了？
本文将对MARF文件系统的主要特点和应用作些介绍。

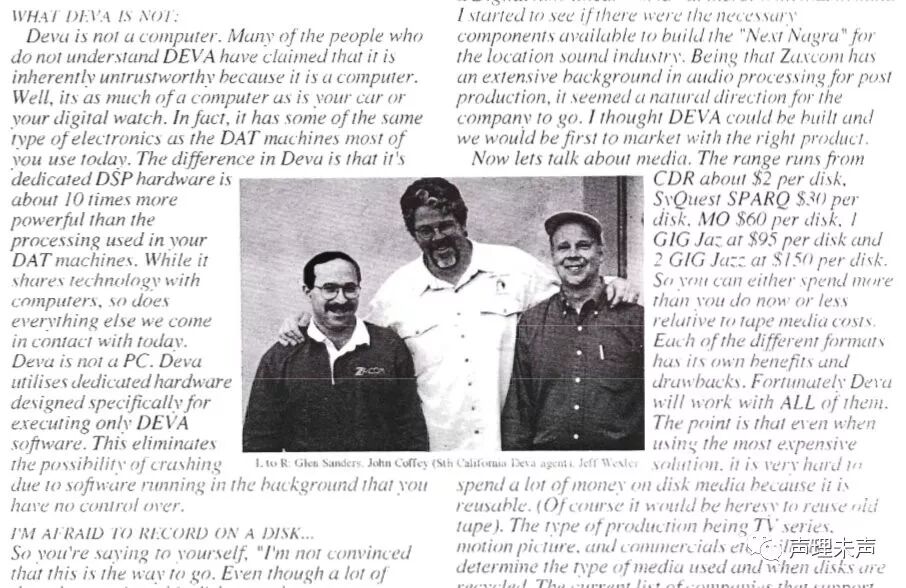

1998年AMPS刊物截图，左为Z家老板Glen Sanders，中为Coffey Sound老板John Coffey，右为录音师Jeff Wexler(我猜当时应该正好是在拍Fight Club吧)
在上个世纪末，初代Deva推出的时候，还是Windows98才刚刚发布的1998年，个人电脑系统的不稳定让大部分人不敢相信可以使用硬盘或其他移动存储器来记录同期录音的声音文件，而Glen Sanders开创性的定制专门的操作系统和软件，并通过缓存，辅以双媒质记录，来确保录音的稳定，而MARF就是和初代Deva一起诞生，并沿用至今的文件系统格式。
MARF-mobile audio recording format 移动音频录音格式，是Zaxcom独有的无损音频格式，在电脑系统里可以被识别，但无法直接播放。
通常情况下，声音文件的写入过程最后有一个闭合的步骤，如果缺少这个步骤，声音文件就不可读取；现场拍摄节奏快，压力大，万一出现断电，意外拔卡，正在记录的文件就损坏了。这其实有点类似于当年录像带的断磁，一旦出现断磁，整盘磁带的素材就不能直接使用了（依稀记得是这样，如错请指正），而MARF的做法也和当年类似，先把整个存储介质写入一遍（录像带是打一遍彩条？），所以MARF格式的存储设备永远都是几乎写满的，即使什么声音都还没有录。

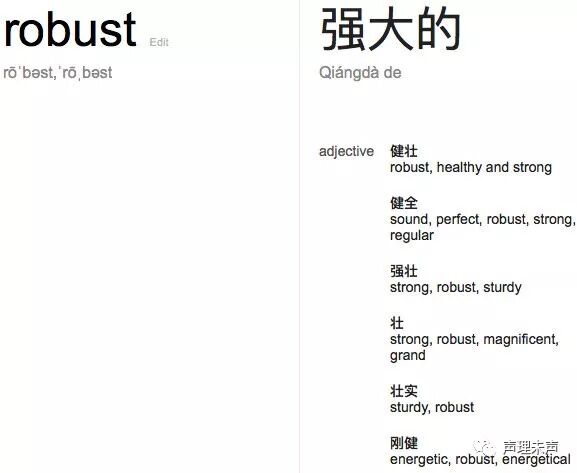

具体的技术细节我无从知悉，但MARF格式的声音无论断电，拔卡各种虐，都能确保声音安全的记录到发生意外的那一瞬间，官方称其为ROBUST
用来形容心脏还真挺合适。
另一方面，正是由于MARF格式不兼容于通常的电脑系统，Zaxcom的录音机和其它所有品牌的录音机有所不同，尽管都是采用多种记录介质，但Zaxcom使用一个主介质记录MARF文件，一个或多个镜像介质记录通用文件。如今固态存储普及，我们一般都称之为主卡（primary card）和镜像卡（mirror card）。正是由于这颗强大的心脏，Zaxcom录音机只需要一张主卡存储，而镜像卡则用于文件交接，备份。在最新的Deva24录音机上，主卡使用可拆卸的SSD硬盘，由两个CF卡插槽来提供镜像，另外还有一个E-SATA接口，这样的分配似乎可以这样理解：两个CF卡分别镜像Mix轨和ISO轨，使用者分别是画面剪辑和对白剪辑，E-SATA则可以用来定期批量的完整备份。
MARF还有一个特点，看不到文件名，这也是让很多新用户蒙圈的地方。实际上，文件名是一个让人头痛的事情，因为它绝不能重复，而如果根据现场拍摄场镜号来出文件名，重复的几率太高了。不同的厂家有不同的解决方式，记得最早用SoundDevices 744T的时候，出一个重复文件名，就会多一个后缀，等回头再去一个一个的改，而且改了内置硬盘，还得改CF卡。788T以及后续的产品有了改善，但似乎还是无法避免重复文件名。Aaton则是给每个文件名都加一组不重样的字符串，让文件名更加美观，并且绝不重样。原因就在于，它们都是基于文件名建构的文件系统，元数据是跟着文件名走的，而MARF是基于元数据建构的文件系统，根本不存在重复的文件名，对于元数据的修改编辑即使在录音状态都可以操作（听到报板后发现镜号错了的经历应该都有过吧？），早年的Zaxcom镜像文件，甚至都允许不用场镜号作为文件名，只能用卷号和文件序号命名，其它信息都藏在元数据中。

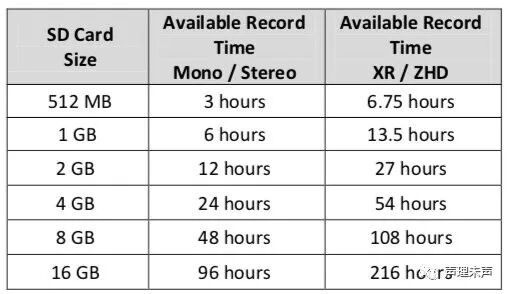

MARF的稳定性使得Zaxcom的无线产品同样具有强大而稳定的录音功能，而彻底不用担心信号的问题。在通过ZaxNet获取时间码和增益控制后，记录的任务就交给发射机内置的TF卡了，一张4G的卡可以记录至少24小时的素材，同样是MARF，但似乎采用的是一种无损压缩的方式（类似于FLAC）。
采用XR和ZHD方式传输，获得更远的距离或是更低的带宽占用，本质其实是数据量的降低
由于发射机内置的TF卡只能记录MARF文件，镜像的操作就需要在电脑上进行。在无线信号有问题的情况下，可以选择现场wireless rerecord（通过ZaxNet控制现场的所有无线发射，在录音机端重新混音）或是收工后把卡内素材单独导出。
ZaxConvert正是用来读取和处理MARF文件的工具，可以输入时间码范围来选择需要输出的声音片段，当然也可以读取主录音机内的MARF文件，输出为需要的音频文件格式。有Windows和Mac版本在官网直接下载，使用非常简单直观。
世界第一台同期录音用的硬盘录音机Deva
Deva诞生至今正好20年，从硬件架构到操作系统以及软件的编写，在当时都是从零开始的，同期录音也因此早于摄影十多年进入了非线性的数字时代。
Lectrosonics发射机的增益设置
Lectrosonics无线增益这个话题，从这个品牌来到国内，就一直被讨论。记得当时还有不少人在纠结究竟是用最高的输出电平至线路输入还是较低的输出电平至话筒输入。为了对比ZAXCOM和Lectrosonics无线话筒的音质，我顺便把Lectrosonics的增益设置小小研究了一下，再整理一下相关的迷思。

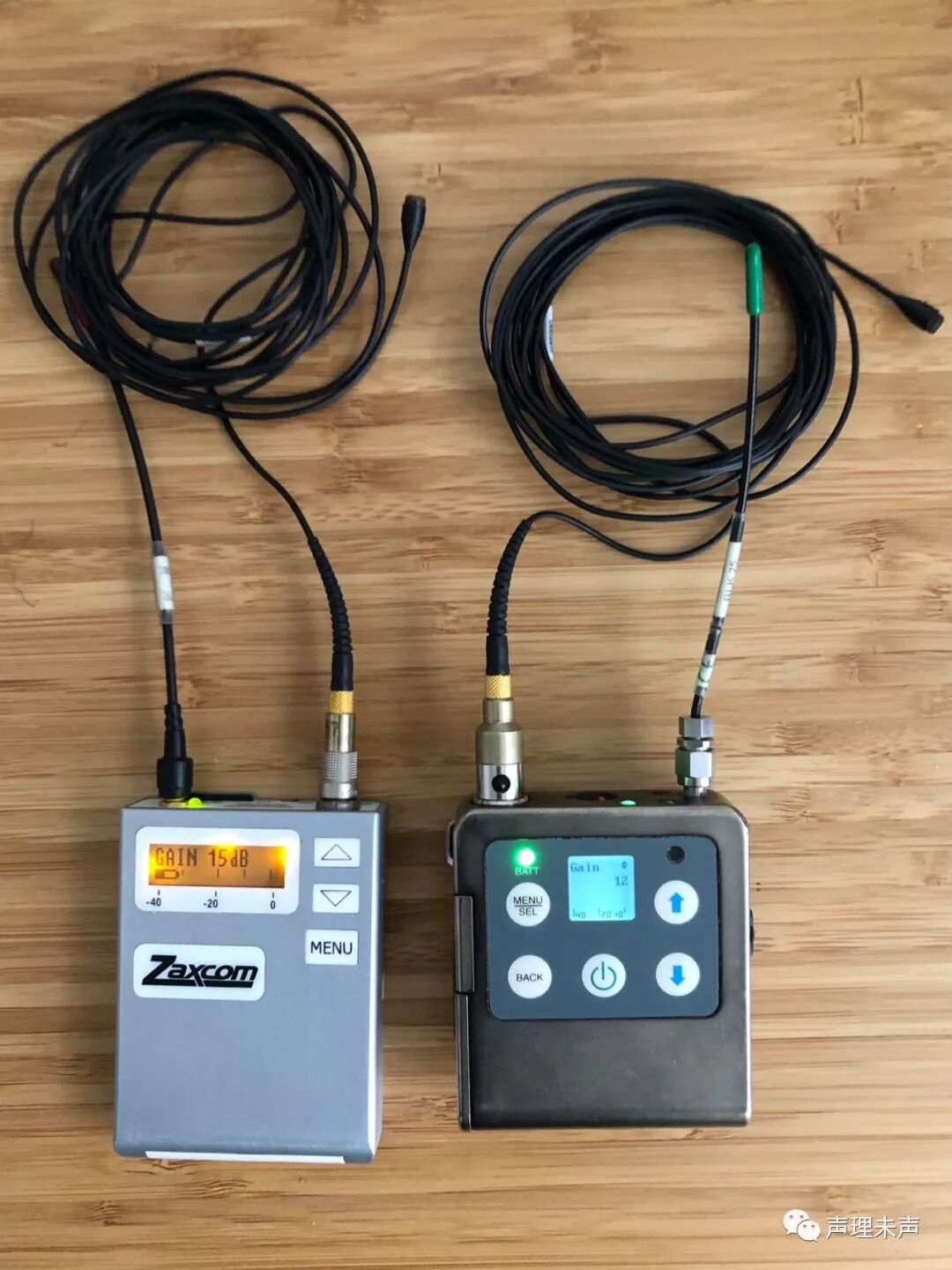

测试采用的发射机分别是ZAXCOM的TRX900AA和Lectrosonics的LT。
TRX900AA应该是9年前的产品了，是我目前手里仅有的Z家发射机，除了没有ZAXCOM的Neverclip前级外，音频部分和目前产品差别不大。
LT是一款近年来较常用的发射，综合能力和性价比都不错。
接收机分别是ZAXCOM的QRX200和R400A。
QRX200是Z家的宽频接收，R400A也是有些年头了，但除了无线信号追踪方面的功能，音质和其它型号差别也很小。
录音机是ZAXCOM的FUSION10。QRX200和R400A都是通过线路输入，R400A的输出电平开至+5dB（根据厂家说明，接收机的电平输出只是纯粹的衰减，因此开到最大），关闭smart nr。
话筒头使用的是DPA的4060立体声对，分别用原配的microdot转接头接入发射机。
发射机端：

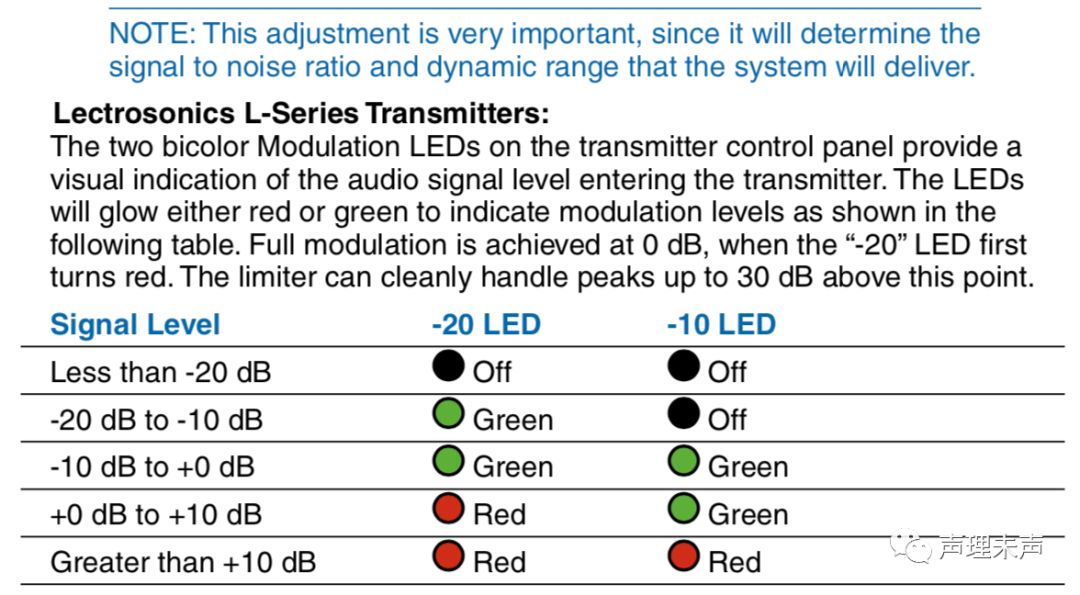

根据厂家相关文件，在正常音量时，Lectrosonics发射机的两个指示灯应该一红一绿，为了达到这个标准，我将LT的增益开到36，但又考虑到等会儿会大喊，我稍稍降低至33。
ZAXCOM的发射机，我则是根据习惯设置到16，低切，限制器，压缩器全部关闭。
录音机端：
增益都设置为0。
测试内容：
非常简单，只是正常音量的说话，和大声叫喊。

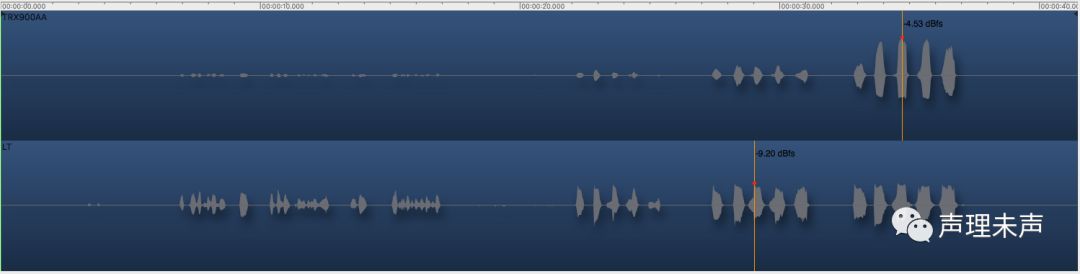

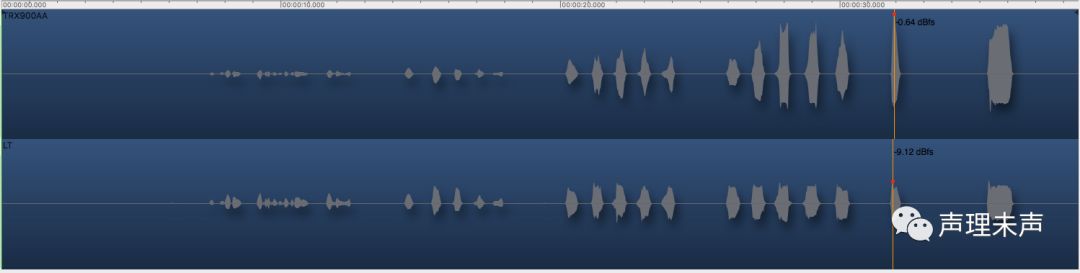

按照之前的设置，录音得到的波形如下：
可以明显看到Lectrosonics的限制器在起作用，ZAXCOM则更多的保留了动态。
听感上尽管音质依然可以接受，但可以听出限制器对于动态和频响的影响。

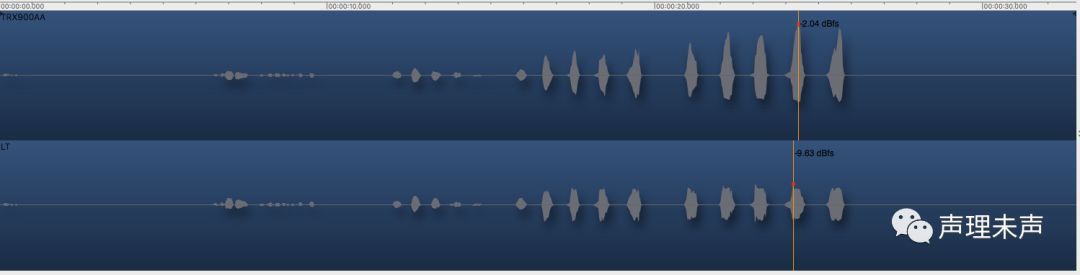

为了避免限制器过多的影响，我将LT的增益降到24。再次测试，得到波形如下：
限制器继续稳定的发挥作用，参照TRX900AA的波形，基本可以判断LT的限制器的阈值大约是在-20dB（对应峰值表），即LT上电平表最右端的0，限制器在发生作用时，也会显示L字样。
为了进一步避开限制器，我将LT的增益将到了18，得到波形如下：
但很明显只要音量稍大，就还是躲不开限制器。
所以，如果想要彻底避开限制器，就意味着要损失20dB的headroom，将电平控制在较低的位置，但这也意味着系统底噪会相伴而来。Lectrosonics的限制器音质总体来说还是不错的，但动态的损失也确实非常可观。
尽管厂家的说法是希望用户尽量将增益设置到满调幅（本次测试中设置为33），这样可以获得最佳信噪比，以及最好的无线信号距离（来自厂家的解释：满调幅的音频信号会获得最佳的射频信号距离，音频信号微弱，射频信号也会衰减），而且厂家也声称，在满调幅（full modulation）的位置，还有30dB的余量，然而我个人的建议还是尽量避开限制器，根据演员的特点选择合适灵敏度的话筒头，在不影响信号传输的情况下，将尽可能大的动态留给后期。
另外，参加本次对比测试的ZAXCOM TRX900AA发射机是9年前的产品，目前大部分发射机都已经配备了NeverClip前级，会增加约20dB的动态范围，而且还可以通过ZaxNet在录音机端直接实时遥控发射机的增益。
NOVA的野心
之前已经将本次NAB展人气王NOVA的参数和功能作了一些介绍，前几日纪录片的拍摄中，我背着NOMAD/RX900/SRb//LR，备用发射机若干，5号电池若干，外加一块130Wah的摄像机电池，12小时几乎包不离身，只能偶尔翻出手机里的NOVA照片望梅止渴。

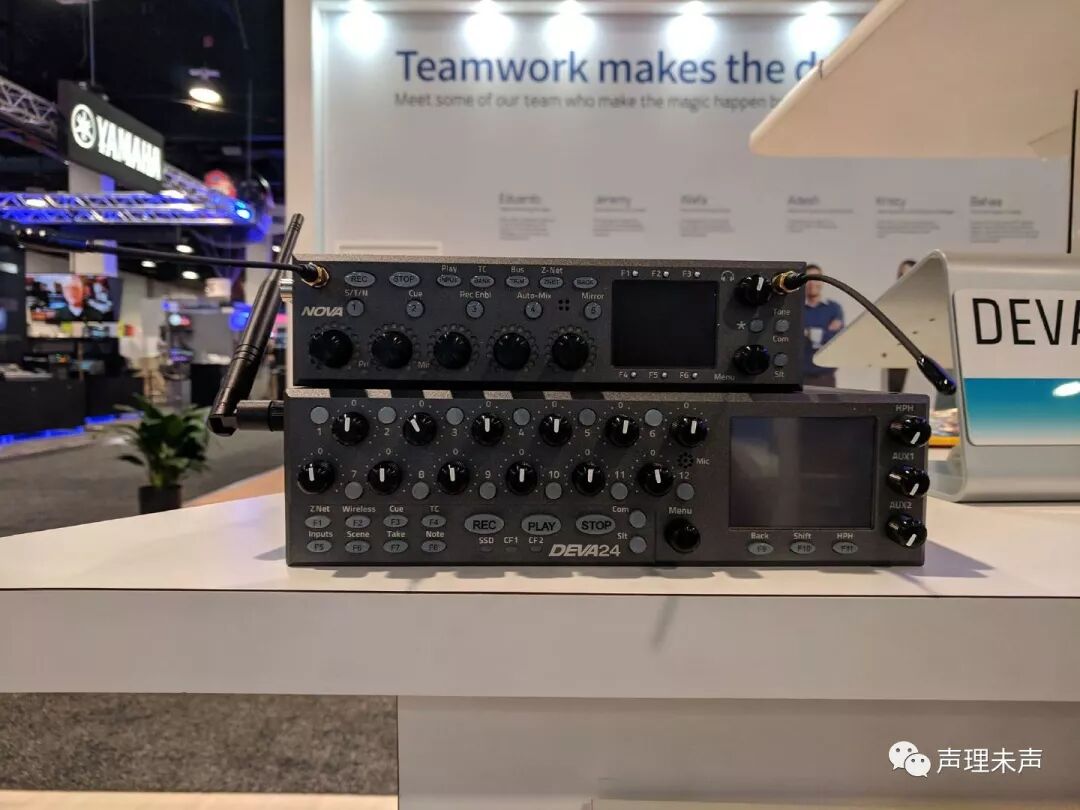

NOVA和DEVA24对比，相当小巧
和大部分人一样，对于NOVA，我最初的理解是定位于纪录片的录音设备。但是，ZAXCOM在对于URX100的设定中，增加了显示发射机名称的功能：具体来说，就是在录音机上设置每个独立轨道的名称（通常对应角色名称）后，对应的发射机内置录音机可以与该轨道名称同步更改！并且在URX切换监听频道时显示不同的名称（而不是频点）。
URX100可以通过按键快速切换不同的无线发射机频点
更重要的是，内置录音机通过ZaxNet接收时间码，接收开关机信息，每只发射机就算没有接收机，也可以独立工作，并在需要的时候随时调用文件（wireless audition无线回放功能，可以将无线发射机内的声音文件和录音机同步播放，并且再次混合）。
当我们把视角拉高一点，会发现ZaxNet已经将主录音机和所有发射机连接在一起，构成了一台网络化的多轨录音机，即使主录音机只录一轨，每一台网络录音机都会准确无误的将分轨安全完整的记录下来。而之前要单独切换监听每个无线发射机，是一个麻烦的事情，如今有了URX100后·，一切都变得直观而简单。
我想在这里开个脑洞，当现场录音以无线网络化的状态存在时，主录音机上的轨道还有那么重要么？无线信号稳定性还有那么重要么？NeverClip以及更高动态范围微型话筒的出现，口子的控制还有那么重要么？
当看到蝎子座开着灯光秀宣称自己32轨记录时，NOVA仿佛在一旁微笑着，告诉他脱离肉身的感觉是怎样的。
